產品型號: ?38樹脂福來輪 W-3812NPS系列

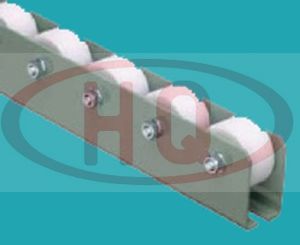

產品名稱:?38樹脂福來輪 W-3812NPS樹脂滾針式福來輪流利條
樹脂滾針式流利條的滾輪使用樹脂材料，滾輪內部使用針式棍子，轉動更加平穩。
>>說明
1.滾輪直徑：?36、?38、?40、?46、?48、?50
2.可以根據客戶要求定做。
>>圖紙
>>仕様表
(単位 mm)
| 區分 | 型 式 | 滾輪尺寸 外徑×幅寬×軸徑×縫寬 D W d b | 使用軸 | 支架形狀 形狀h×W1×W2×W3×t | 機高 H | 全長 L | 回轉半徑 R | 單滾輪承重強度 | |||
| TS型 | W-36SGS | 36×12×6×25 | M6×38L | 45×29.6×10×42×2.3 | 51 | 1,800?2,400 3,000 | 1,000 1,200 | 15 | |||
| TS型 | W-3812NPS | 38×12×6×25 | M6×38L | 45×29.6×10×42×2.3 | 52 | 1,800?2,400 3,000 | 1,000 1,200 | 15 | |||
| TS型 | W-3850NPS | 38×50×8×55 | M8×70L | 45×59.6×10×75×2.3 | 52 | 1,800?2,400 3,000 | 1,000 1,200 | 15 | |||
| TS型 | W-4020NPS | 40×20×6×25 | M6×38L | 45×59.6×10×42×2.3 | 53 | 1,800?2,400 3,000 | 1,000 1,200 | 15 | |||
| 標準型 | W-46JW | 46×17×8×25 | M8×65L | 46.3×60×33×93× | 1.6 | 57 | 1,800?2,400 3,000 | 1,000 1,200 | 25 | ||
| 2.3 | |||||||||||
| TS型 | W-4850NPS | 48.6×50×8×55 | M8×70L | 45×59.6×10×75×2.3 | 57 | 1,800?2,400 3,000 | 1,000 1,200 | 18 | |||
| TS型 | W-5020NPS | 50×20×8×25 | M8×40L | 45×29.6×10×45×2.3 | 58 | 1,800?2,400 3,000 | 1,000 1,200 | 18 | |||
| 鋁合金支架 | WA-3812NPS | 38×12×6×25 | M6×38L | 48×37×6×42×2.0 | 53 | 1,000～3,000 50 | — | 15 | |||
| 鋁合金支架 | WA-3850NPS | 38×50×8×55 | M8×70L | 44×91×18×75×3.0 | 49 | 1,000～3,000 50 | — | 15 | |||
| 鋁合金支架 | WA-4850NPS | 48.6×50×8×55 | M8×70L | 44×91×18×75×3.0 | 51 | 1,000～3,000 50 | — | 18 | |||
| 鋁合金支架 | WA-5020NPS | 50×20×8×25 | M8×40L | 44×61×18×45×3.0 | 55 | 1,000～3,000 50 | — | 18 | |||
| BOX型 | WB-36SGS | 36×12×6×25 | M6×38L | 45×28.2×8.5×42×1.6 | 52 | 1,800?2,400 3,000 | — | 15 | |||
| BOX型 | WB-38NPS | 38×12×6×25 | M6×38L | 45×28.2×8.5×42×1.6 | 53 | 1,800?2,400 3,000 | — | 15 | |||
